Gear Motor yw'r corff integredig o flwch gêr a modur. Mae'r pŵer yn cael ei gyflenwi gan y modur. Defnyddio cymarebau gêr gwahanol i gael cyflymderau gwahanol. Yn gyffredin, mae'r gymhareb cyflymder modur a chyflymder allbwn gêr yn llai nag 1. Po fwyaf o osod gêr, y mwyaf o gymhareb gêr, yr arafach yw'r cyflymder allbwn, ond y mwyaf yw'r torque. Felly yn y cymhwysiad sy'n gofyn am rpm isel a torque uchel, defnyddir y modur gêr yn helaeth.
1, Paratoi ar gyfer dadosod:
1, Modur gêr DC bach
Nifer: un
2, Sgriwdreifer
Nifer: un
2, Y Broses o ddadosod:
Foltedd mewnbwn y modur gêr DC bach wedi'i ddadosod yw 5V-9V, ac mae gan y pen allbwn ddisg cod du ar gyfer canfod cyflymder:
Gan dynnu disg cod, gallwch weld bod 8 lle arno. Yr ongl cylchdro lleiaf y gall y disg cod ei ganfod yw 360/8=45 °.
Gan gael gwared ar dair sgriw y blwch gêr, gellir gweld y set gêr:
Gan gael gwared ar y set gêr, mae ychydig o saim ar y gêr:
O'r ongl hon, gallwch weld siafft allbwn y modur DC a'r gêr ar ddiwedd y siafft:
Mae'r gêr coch a gwyn yn blastig, ac mae'r ddau gerau copr sy'n weddill wedi'u gwneud o fetel. Gan ystyried ansawdd, Fel rhan o siafft allbwn sy'n gofyn am allbwn trorym uchel, gall defnyddio deunydd metel amddiffyn gerau rhag niweidio yn y gweithrediad tymor hir:
Yn ystod y llawdriniaeth hirdymor, mae'r malurion metel a gynhyrchir gan ffrithiant y gêr metel yn dod yn ddu, ond nid oes ffenomen o'r fath ar y ddau gerau plastig:
Mae pedwar gerau yn rhannu siafft troelli metel:
Tynnu'r ddwy sgriw sy'n trwsio'r modur:
Gwahanu'r modur DC o'r blwch gêr:
Rhannau hollt:

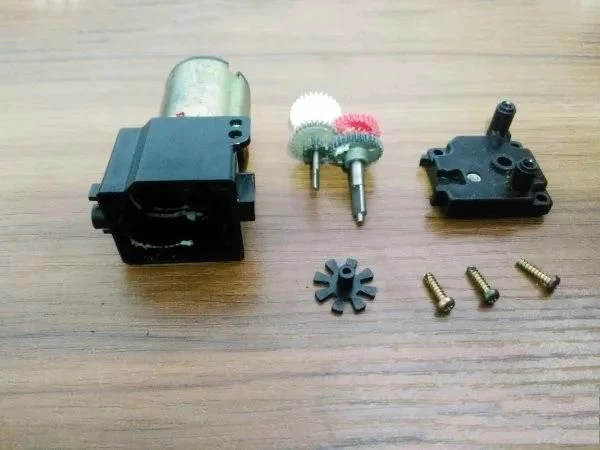

Llun grŵp rhannau:
3, Dadansoddiad Egwyddor Dadosod:
Yn ôl y strwythur dadosod, llunir y prif ddiagram fel a ganlyn:
Yn eu plith, gêr Rhif0 yw gêr siafft allbwn modur DC. Mae'r brif siafft allbwn wedi'i gysylltu'n sefydlog â gêr NO.4, mae'r siafft allbwn ategol wedi'i chysylltu'n sefydlog â gêr NO.3.
Dilyniant trosglwyddo modur gêr: (modur) 0--> 1--> 2--> 3--> 4 (prif siafft allbwn). Mae'r disg canfod cyflymder wedi'i osod ar y siafft allbwn ategol. Hynny yw, ei gyflymder yw cyflymder gêr NO.3 yn lle'r brif siafft allbwn. Felly, os ydych chi am gael cyflymder y brif siafft allbwn, dylech gyfrifo ar sail cymhareb gêr gêr NO.3 a NO.4.
4, Casgliad:
Mae dadosod y modur yn gymharol fach, ond gallwch ddeall egwyddor a strwythur gweithgynhyrchu sylfaenol y modur.
